Abutment jembatan, seringkali terlihat seperti struktur beton masif yang menopang ujung jembatan, memainkan peran vital dalam menjaga kestabilan dan keamanan jembatan. Gambar detail abutment jembatan, seperti peta jalan bagi para insinyur dan pekerja konstruksi, memberikan informasi rinci tentang desain dan konstruksi abutment, mulai dari komponen penyusun hingga teknik pemasangannya.
Melalui gambar detail, kita dapat melihat bagaimana abutment jembatan dirancang untuk menahan beban jembatan, mendistribusikan beban ke tanah, dan menghadapi tekanan horizontal seperti angin dan pergerakan tanah. Pemahaman yang mendalam tentang gambar detail abutment jembatan menjadi penting bagi para profesional di bidang konstruksi dan arsitektur, membantu mereka dalam merencanakan, membangun, dan memelihara jembatan yang kokoh dan aman.
Pengertian Abutment Jembatan
Abutment jembatan merupakan komponen penting dalam struktur jembatan yang berfungsi sebagai penyangga utama untuk menahan beban dari struktur jembatan dan menyalurkannya ke tanah. Abutment berfungsi sebagai titik tumpu bagi gelagar jembatan, sehingga jembatan dapat berdiri dengan kokoh dan stabil. Abutment juga berfungsi untuk menahan gaya horizontal yang bekerja pada jembatan, seperti gaya angin atau gaya gempa. Abutment umumnya terletak di ujung jembatan dan berinteraksi langsung dengan tanah atau fondasi.
Abutment memiliki peran yang vital dalam menjamin keamanan dan stabilitas jembatan.
Jenis-jenis Abutment Jembatan

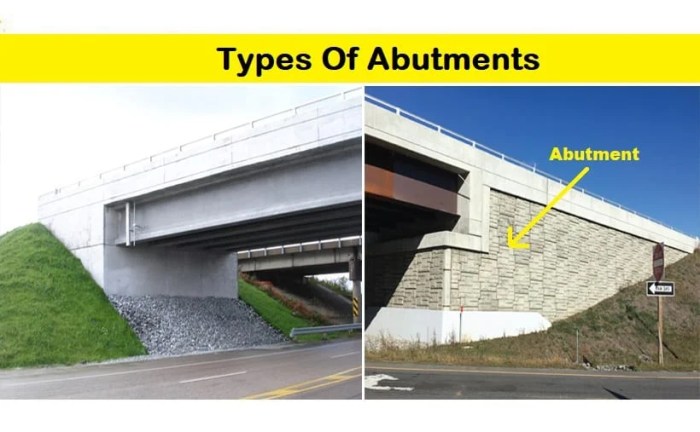

Abutment jembatan dapat diklasifikasikan berdasarkan bentuk, material, dan fungsinya. Berikut beberapa jenis abutment yang umum digunakan:
- Abutment Dinding: Jenis abutment ini berbentuk dinding yang kokoh dan dibangun secara vertikal. Abutment dinding biasanya terbuat dari beton bertulang atau batu bata. Jenis ini umumnya digunakan untuk jembatan dengan bentang pendek dan beban yang relatif ringan.

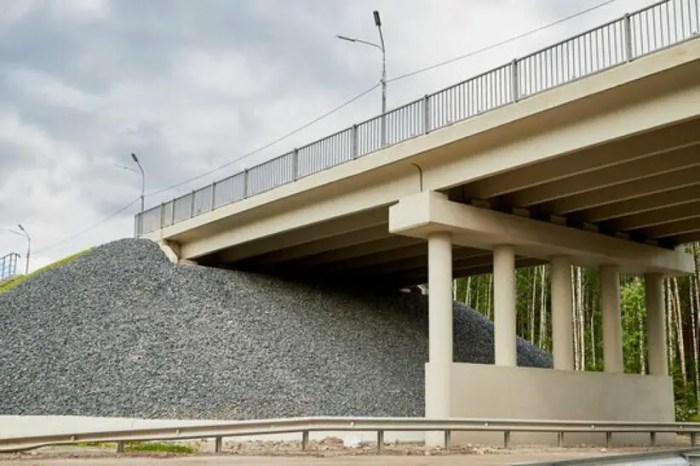

- Abutment Tiang: Jenis abutment ini terdiri dari tiang-tiang yang menopang gelagar jembatan. Abutment tiang biasanya terbuat dari beton bertulang atau baja. Jenis ini umumnya digunakan untuk jembatan dengan bentang yang lebih panjang dan beban yang lebih berat.
- Abutment Gabungan: Jenis abutment ini merupakan kombinasi dari abutment dinding dan abutment tiang. Jenis ini umumnya digunakan untuk jembatan dengan bentang yang cukup panjang dan beban yang berat.
- Abutment Kantong: Jenis abutment ini berbentuk kantong yang berisi tanah atau material lain. Jenis ini umumnya digunakan untuk jembatan yang dibangun di atas tanah yang lunak.
Baca Juga:
– 14 Meter Persegi Berapa Meter
– Mengakali Thermistor AC
– Syarat dan Ketentuan Kartu Member
Perbedaan Abutment Jembatan dan Pier Jembatan
Abutment dan pier merupakan komponen penting dalam struktur jembatan yang berfungsi sebagai penyangga utama. Namun, terdapat perbedaan yang signifikan antara keduanya.
- Lokasi: Abutment terletak di ujung jembatan, sedangkan pier terletak di tengah jembatan. Abutment menopang gelagar jembatan pada ujungnya, sementara pier menopang gelagar jembatan di bagian tengah.
- Fungsi: Abutment berfungsi untuk menahan beban dari struktur jembatan dan menyalurkannya ke tanah, serta menahan gaya horizontal. Pier berfungsi untuk menopang gelagar jembatan di tengah bentang dan menahan beban dari struktur jembatan.
- Bentuk: Abutment umumnya berbentuk dinding atau tiang, sedangkan pier dapat berbentuk tiang, pilar, atau struktur lainnya.
- Interaksi dengan Tanah: Abutment berinteraksi langsung dengan tanah atau fondasi, sedangkan pier berinteraksi dengan tanah melalui pondasi yang dibangun di bawahnya.
Komponen Abutment Jembatan

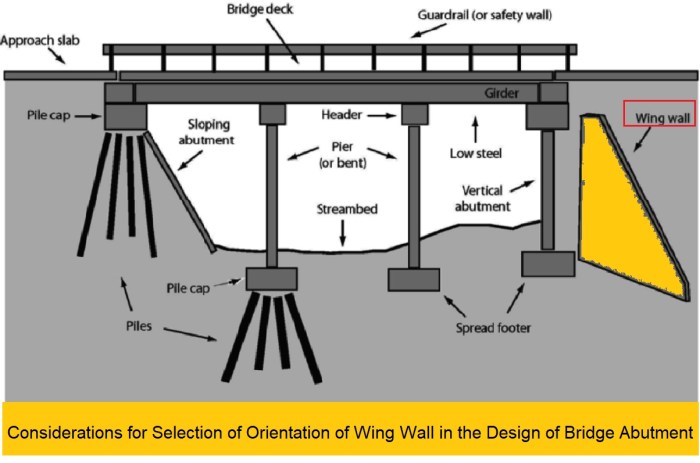

Abutment jembatan merupakan struktur penting yang menopang ujung jembatan dan menghubungkannya dengan tanah. Struktur ini menahan beban dari geladak jembatan dan mendistribusikannya ke tanah melalui pondasi. Abutment dirancang untuk menahan gaya horizontal dan vertikal yang bekerja pada jembatan, termasuk gaya akibat beban lalu lintas, angin, dan gempa bumi.
Komponen Utama Abutment Jembatan
Abutment jembatan terdiri dari beberapa komponen utama yang bekerja bersama untuk mendukung beban jembatan. Berikut adalah beberapa komponen utama yang perlu Anda ketahui:
- Bak Abutment: Bak abutment merupakan struktur beton yang berfungsi sebagai dasar abutment dan menopang komponen-komponen lainnya. Bak abutment biasanya memiliki bentuk persegi panjang atau trapesium dan dihubungkan dengan pondasi abutment.
- Dinding Abutment: Dinding abutment merupakan struktur beton yang tegak berdiri dan berfungsi menahan beban horizontal dari geladak jembatan. Dinding abutment biasanya memiliki bentuk tegak lurus atau miring dan dihubungkan dengan bak abutment.
- Pelat Geladak: Pelat geladak merupakan pelat beton yang berfungsi sebagai dasar untuk meletakkan geladak jembatan. Pelat geladak biasanya dihubungkan dengan dinding abutment dan berfungsi sebagai penyangga beban dari geladak jembatan.
- Pilar Abutment: Pilar abutment merupakan struktur beton yang berfungsi sebagai penopang tambahan untuk menahan beban horizontal dan vertikal dari geladak jembatan. Pilar abutment biasanya dihubungkan dengan dinding abutment dan bak abutment.
- Pondasi Abutment: Pondasi abutment merupakan struktur yang berfungsi sebagai dasar untuk menopang seluruh beban abutment.Pondasi abutment biasanya dibuat dari beton bertulang dan diletakkan di tanah atau batuan yang stabil.
Baca Juga:
– Potongan Atap Baja Ringan
– Bagian Tersulit dalam Membuat Sebuah Rumah
– Gerakan Putar Benda Kerja pada Teknik Bubut
Tabel Komponen Abutment Jembatan
Berikut tabel yang merangkum komponen abutment jembatan, fungsinya, dan material yang umum digunakan:
| Komponen | Fungsi | Material |
|---|---|---|
| Bak Abutment | Dasar abutment, menopang komponen lainnya | Beton bertulang |
| Dinding Abutment | Menahan beban horizontal dari geladak jembatan | Beton bertulang |
| Pelat Geladak | Dasar untuk meletakkan geladak jembatan | Beton bertulang |
| Pilar Abutment | Penopang tambahan untuk menahan beban horizontal dan vertikal | Beton bertulang |
| Pondasi Abutment | Dasar untuk menopang seluruh beban abutment | Beton bertulang |
Koneksi dan Kerja Sama Komponen Abutment
Komponen-komponen abutment jembatan terhubung dan bekerja sama untuk menopang beban jembatan. Bak abutment berfungsi sebagai dasar yang kokoh untuk menopang komponen-komponen lainnya. Dinding abutment menahan beban horizontal dari geladak jembatan dan mendistribusikannya ke bak abutment. Pelat geladak mentransfer beban dari geladak jembatan ke dinding abutment. Pilar abutment memberikan penopang tambahan untuk menahan beban horizontal dan vertikal dari geladak jembatan.
Pondasi abutment menopang seluruh beban abutment dan mendistribusikannya ke tanah.
Contoh Implementasi Komponen Abutment
Abutment jembatan seringkali digunakan pada jembatan dengan berbagai jenis konstruksi, seperti jembatan lengkung, jembatan girder, dan jembatan gantung. Pada jembatan lengkung, abutment berfungsi sebagai penyangga lengkung dan menahan beban horizontal dari lengkung. Pada jembatan girder, abutment berfungsi sebagai penyangga girder dan menahan beban vertikal dari girder. Pada jembatan gantung, abutment berfungsi sebagai penyangga kabel penahan dan menahan beban horizontal dari kabel penahan.
Kesimpulan
Komponen abutment jembatan memiliki peran penting dalam menopang beban jembatan dan memastikan stabilitas jembatan. Setiap komponen memiliki fungsinya masing-masing dan bekerja sama untuk mendistribusikan beban secara merata ke tanah. Dengan memahami komponen abutment dan fungsinya, kita dapat lebih menghargai pentingnya struktur ini dalam mendukung konstruksi jembatan yang aman dan tahan lama.
Fungsi Abutment Jembatan
Abutment jembatan merupakan komponen penting yang berperan vital dalam menopang beban jembatan dan mentransmisikannya ke tanah. Abutment jembatan merupakan struktur yang berada di ujung jembatan, berfungsi sebagai titik tumpu dan penyangga jembatan. Abutment juga berfungsi menahan gaya horizontal seperti gaya angin dan gaya akibat pergerakan tanah. Peran abutment jembatan sangat penting untuk menjaga kestabilan dan keamanan jembatan.
Fungsi Utama Abutment Jembatan
Fungsi utama abutment jembatan adalah untuk menopang beban jembatan dan mentransmisikannya ke tanah. Beban jembatan ini meliputi beban mati, seperti berat struktur jembatan itu sendiri, dan beban hidup, seperti beban kendaraan dan orang yang melintas di atasnya. Abutment dirancang untuk menahan beban ini dengan aman dan stabil.
Abutment mentransfer beban jembatan ke tanah melalui pondasi yang tertanam di dalam tanah. Pondasi ini didesain untuk mendistribusikan beban secara merata ke tanah sehingga tidak terjadi penurunan yang berlebihan atau bahkan kegagalan struktur.
Peran Abutment Jembatan dalam Menahan Gaya Horizontal
Abutment jembatan juga berperan penting dalam menahan gaya horizontal yang bekerja pada jembatan, seperti gaya angin dan gaya akibat pergerakan tanah. Gaya angin dapat menyebabkan tekanan lateral pada jembatan, terutama pada jembatan yang tinggi atau memiliki luas permukaan yang besar. Gaya akibat pergerakan tanah dapat terjadi akibat gempa bumi atau perubahan kondisi tanah.
Abutment dirancang untuk menahan gaya horizontal ini dengan menggunakan berbagai teknik konstruksi. Salah satu tekniknya adalah dengan menggunakan dinding abutment yang kokoh dan tebal, yang mampu menahan tekanan lateral. Selain itu, abutment juga dapat dilengkapi dengan sistem penahan gaya horizontal, seperti penahan tanah atau dinding penahan tanah.
Peran Abutment Jembatan dalam Menjaga Kestabilan dan Keamanan Jembatan
Abutment jembatan sangat penting dalam menjaga kestabilan dan keamanan jembatan. Dengan menopang beban jembatan dan menahan gaya horizontal, abutment membantu memastikan bahwa jembatan tetap berdiri tegak dan tidak runtuh. Abutment juga membantu mencegah kerusakan pada jembatan akibat pergerakan tanah atau gaya angin yang kuat.
Abutment jembatan yang dirancang dengan baik dan kuat akan memberikan keamanan dan ketahanan jangka panjang bagi jembatan. Hal ini sangat penting untuk memastikan keselamatan pengguna jembatan dan kelancaran arus lalu lintas.
Baca Juga:
– Front Office Hotel Adalah
– Ukuran Koper 24 Inci Masuk Kabin Pesawat
– PHO adalah singkatan dari
Desain Abutment Jembatan
Abutment jembatan merupakan struktur penting yang menopang beban jembatan dan mentransfernya ke tanah. Desain abutment yang tepat sangat penting untuk memastikan keamanan dan ketahanan jembatan dalam jangka panjang. Dalam mendesain abutment jembatan, terdapat beberapa faktor penting yang perlu dipertimbangkan.
Faktor-Faktor yang Dipertimbangkan dalam Mendesain Abutment Jembatan
Desain abutment jembatan harus mempertimbangkan berbagai faktor, mulai dari karakteristik tanah hingga kondisi lingkungan sekitar. Berikut adalah beberapa faktor utama yang perlu dipertimbangkan:
- Jenis Tanah: Jenis tanah di lokasi abutment akan menentukan jenis pondasi yang tepat. Tanah berpasir atau berbatu umumnya lebih kuat dan stabil dibandingkan dengan tanah lempung atau tanah liat. Jenis tanah juga akan memengaruhi daya dukung tanah, yang merupakan beban maksimum yang dapat ditanggung oleh tanah.
- Beban Jembatan: Beban jembatan meliputi beban mati (berat jembatan itu sendiri), beban hidup (beban kendaraan dan pejalan kaki), beban angin, beban gempa, dan beban lainnya. Beban ini harus diperhitungkan dengan cermat untuk menentukan dimensi dan kekuatan abutment yang diperlukan.
- Kondisi Lingkungan: Kondisi lingkungan seperti suhu, kelembapan, dan curah hujan dapat memengaruhi keawetan abutment. Misalnya, suhu ekstrem dapat menyebabkan retakan pada beton, sementara curah hujan tinggi dapat menyebabkan erosi pada tanah di sekitar abutment.
Langkah-Langkah Umum dalam Proses Desain Abutment Jembatan
Proses desain abutment jembatan melibatkan beberapa langkah penting, mulai dari perencanaan awal hingga tahap konstruksi. Berikut adalah langkah-langkah umum yang dilakukan:
- Perencanaan Awal: Tahap ini meliputi pengumpulan data tentang kondisi tanah, beban jembatan, dan kondisi lingkungan. Data ini digunakan untuk menentukan jenis abutment yang paling sesuai dan menentukan dimensi awal abutment.
- Analisis dan Perhitungan: Setelah data terkumpul, dilakukan analisis dan perhitungan untuk menentukan dimensi dan kekuatan abutment yang diperlukan. Analisis ini melibatkan perhitungan beban, tegangan, dan deformasi pada abutment.
- Pengembangan Desain: Berdasarkan hasil analisis dan perhitungan, dilakukan pengembangan desain abutment yang terperinci. Desain ini mencakup detail konstruksi, bahan yang digunakan, dan metode konstruksi.
- Pembuatan Gambar Kerja: Setelah desain final, dibuat gambar kerja yang digunakan sebagai panduan dalam proses konstruksi. Gambar kerja ini mencakup detail konstruksi, dimensi, dan spesifikasi bahan.
- Tahap Konstruksi: Tahap ini meliputi pembangunan abutment sesuai dengan gambar kerja. Proses konstruksi harus dilakukan dengan cermat dan sesuai dengan standar keselamatan.
Aspek Estetika dan Integrasi dengan Lingkungan Sekitar
Desain abutment jembatan tidak hanya berfokus pada aspek teknis, tetapi juga mempertimbangkan aspek estetika dan integrasi dengan lingkungan sekitar. Abutment yang dirancang dengan baik dapat menjadi bagian integral dari lanskap dan meningkatkan keindahan jembatan. Berikut adalah beberapa aspek yang perlu dipertimbangkan:
- Bentuk dan Material: Bentuk dan material abutment dapat dipilih untuk menciptakan tampilan yang harmonis dengan lingkungan sekitar. Misalnya, penggunaan batu alam atau beton yang diberi tekstur dapat memberikan kesan alami.
- Warna dan Pencahayaan: Warna dan pencahayaan abutment dapat digunakan untuk menciptakan efek visual yang menarik. Misalnya, penggunaan warna yang kontras dapat memberikan kesan dinamis, sementara pencahayaan yang tepat dapat mempercantik tampilan abutment di malam hari.
- Vegetasi: Penanaman vegetasi di sekitar abutment dapat membantu menyatukannya dengan lingkungan sekitar. Pemilihan jenis tanaman yang tepat dapat menciptakan suasana yang teduh dan asri.
Material Abutment Jembatan
Abutment jembatan, sebagai struktur penyangga utama, memiliki peran vital dalam menopang beban dari dek jembatan dan mentransfernya ke tanah. Pemilihan material yang tepat untuk abutment sangat penting untuk memastikan kekuatan, stabilitas, dan umur panjang struktur. Ada beberapa jenis material yang umum digunakan dalam konstruksi abutment jembatan, masing-masing dengan karakteristik dan keunggulannya sendiri.
Jenis-jenis Material Abutment Jembatan
Material yang umum digunakan dalam konstruksi abutment jembatan meliputi beton, baja, dan batu. Setiap material memiliki kelebihan dan kekurangan yang perlu dipertimbangkan dalam memilih material yang paling tepat untuk proyek tertentu.
-
Beton
Beton merupakan material yang paling umum digunakan untuk konstruksi abutment jembatan. Beton memiliki beberapa keunggulan, seperti:
- Kekuatan tekan yang tinggi, sehingga mampu menahan beban yang besar.
- Ketahanan terhadap cuaca dan abrasi, sehingga cocok untuk digunakan di luar ruangan.
- Relatif murah dan mudah didapat.
- Dapat dibentuk sesuai dengan kebutuhan desain.
Namun, beton juga memiliki beberapa kekurangan, seperti:
- Kekuatan tarik yang rendah, sehingga perlu diperkuat dengan baja tulangan.
- Rentan terhadap retak jika tidak dirawat dengan benar.
- Proses pengerjaan beton membutuhkan waktu yang cukup lama.
Contoh penggunaan beton untuk abutment jembatan adalah pada jembatan beton bertulang, di mana beton digunakan sebagai bahan utama dan diperkuat dengan baja tulangan.
-
Baja
Baja merupakan material yang kuat dan tahan lama, sehingga cocok digunakan untuk konstruksi abutment jembatan. Baja memiliki beberapa keunggulan, seperti:
- Kekuatan tarik yang tinggi, sehingga mampu menahan beban yang besar.
- Dapat dibentuk sesuai dengan kebutuhan desain.
- Relatif mudah dipasang.
Namun, baja juga memiliki beberapa kekurangan, seperti:
- Rentan terhadap korosi, sehingga perlu dilapisi dengan bahan anti-korosi.
- Harga yang relatif mahal.
Contoh penggunaan baja untuk abutment jembatan adalah pada jembatan baja, di mana baja digunakan sebagai bahan utama untuk konstruksi abutment dan dek jembatan.
-
Batu
Batu merupakan material alami yang kuat dan tahan lama, sehingga cocok digunakan untuk konstruksi abutment jembatan. Batu memiliki beberapa keunggulan, seperti:
- Kekuatan tekan yang tinggi, sehingga mampu menahan beban yang besar.
- Ketahanan terhadap cuaca dan abrasi, sehingga cocok untuk digunakan di luar ruangan.
- Relatif mudah didapat di beberapa wilayah.
Namun, batu juga memiliki beberapa kekurangan, seperti:
- Bentuk yang tidak teratur, sehingga membutuhkan proses pemasangan yang lebih rumit.
- Harga yang relatif mahal.
Contoh penggunaan batu untuk abutment jembatan adalah pada jembatan batu, di mana batu digunakan sebagai bahan utama untuk konstruksi abutment dan dek jembatan. Batu juga sering digunakan sebagai pelapis untuk abutment beton atau baja.
Konstruksi Abutment Jembatan
Abutment jembatan merupakan komponen penting yang menopang struktur jembatan, menghubungkan dek jembatan dengan tanah atau fondasi. Konstruksi abutment melibatkan proses yang rumit dan membutuhkan perencanaan yang matang untuk memastikan kekuatan dan stabilitas jembatan secara keseluruhan. Proses ini melibatkan berbagai tahapan, mulai dari persiapan lahan hingga pemasangan komponen abutment.
Langkah-langkah Umum Konstruksi Abutment Jembatan
Proses konstruksi abutment jembatan umumnya meliputi beberapa langkah penting:
- Persiapan Lahan: Tahap awal melibatkan pembersihan lahan, penggalian tanah, dan pemindahan material yang tidak diperlukan. Persiapan ini penting untuk menciptakan fondasi yang stabil untuk abutment.
- Pembuatan Pondasi: Setelah lahan siap, pondasi abutment dibuat. Jenis pondasi yang digunakan dapat bervariasi tergantung pada kondisi tanah dan beban yang akan ditanggung abutment. Pondasi dapat berupa pondasi dangkal, pondasi dalam, atau pondasi tiang pancang.

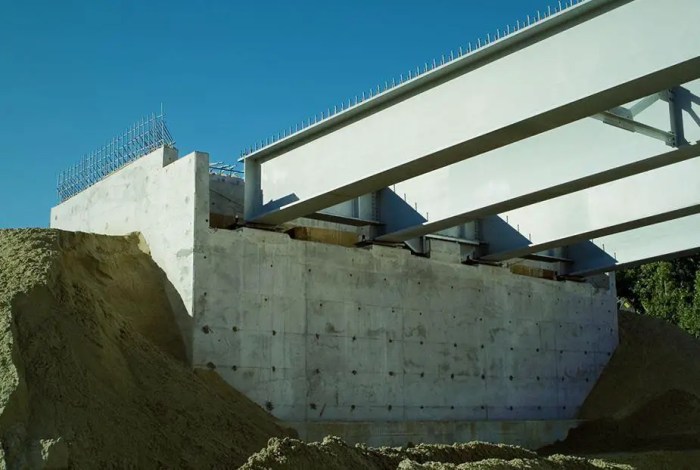

- Pemasangan Struktur Abutment: Setelah pondasi selesai, struktur abutment mulai dibangun. Struktur ini biasanya terbuat dari beton bertulang atau baja, dan dirancang untuk menopang beban dari dek jembatan dan lalu lintas yang melintasinya.
- Pemasangan Komponen Pelengkap: Setelah struktur utama abutment selesai, komponen pelengkap seperti bantalan jembatan, expansion joint, dan drainase dipasang. Komponen ini berperan penting dalam menjaga stabilitas dan ketahanan abutment.
- Finishing: Tahap akhir meliputi pekerjaan finishing, seperti pengecatan, pemasangan lapisan pelindung, dan pembersihan area konstruksi.
Teknik Konstruksi Umum
Konstruksi abutment jembatan menggunakan berbagai teknik, disesuaikan dengan desain dan material yang digunakan. Berikut adalah beberapa teknik konstruksi yang umum diterapkan:
- Pengecoran Beton: Beton merupakan material utama dalam konstruksi abutment. Beton dicor dalam cetakan yang telah disiapkan, kemudian dipadatkan untuk mencapai kekuatan dan ketahanan yang optimal.
- Pemasangan Baja: Baja digunakan sebagai struktur utama abutment atau sebagai penguat beton. Baja dipotong dan dibentuk sesuai desain, kemudian dihubungkan dengan pengelasan atau baut.
- Pemasangan Batu: Batu alam atau batu buatan dapat digunakan untuk membangun abutment, terutama pada area yang membutuhkan daya tahan terhadap erosi dan abrasi.
Aspek Keamanan dan Keselamatan
Keamanan dan keselamatan merupakan prioritas utama dalam konstruksi abutment jembatan. Beberapa aspek penting yang perlu diperhatikan adalah:
- Penggunaan Alat Keselamatan: Pekerja diwajibkan menggunakan alat keselamatan seperti helm, sepatu keselamatan, dan harness untuk melindungi diri dari risiko jatuh atau tertimpa benda.
- Pengaturan Lalu Lintas: Area konstruksi harus dijaga dengan baik untuk menghindari kecelakaan dengan kendaraan atau pejalan kaki. Pengaturan lalu lintas dan penempatan rambu peringatan diperlukan.
- Prosedur Kerja yang Aman: Prosedur kerja yang aman harus diterapkan dalam setiap tahapan konstruksi, termasuk penggunaan alat berat, pengelasan, dan penanganan material.
- Pemantauan Kondisi Kerja: Kondisi kerja harus dipantau secara berkala untuk memastikan keamanan dan keselamatan pekerja. Pemantauan meliputi kondisi cuaca, struktur abutment, dan peralatan yang digunakan.
Pemeliharaan Abutment Jembatan
Abutment jembatan, sebagai bagian penting yang menopang struktur jembatan, memerlukan pemeliharaan rutin untuk memastikan keamanannya dan umur panjangnya. Pemeliharaan yang tepat akan mencegah kerusakan yang serius dan meminimalisir risiko kegagalan struktur, sehingga menjamin keselamatan pengguna jalan dan kelancaran arus lalu lintas.
Jenis-jenis Pemeliharaan Abutment Jembatan
Pemeliharaan abutment jembatan mencakup berbagai kegiatan yang bertujuan untuk menjaga kondisi dan fungsinya. Beberapa jenis pemeliharaan yang umum dilakukan meliputi:
- Pemeriksaan Visual: Pemeriksaan visual dilakukan secara berkala untuk mendeteksi tanda-tanda kerusakan awal, seperti retakan, korosi, erosi, dan kerusakan pada lapisan pelindung. Pemeriksaan visual ini dapat dilakukan secara manual atau menggunakan teknologi drone untuk menjangkau area yang sulit diakses.
- Pembersihan: Pembersihan abutment jembatan dari kotoran, tanaman, dan material lain yang menumpuk sangat penting untuk mencegah kerusakan lebih lanjut. Pembersihan dapat dilakukan dengan cara manual atau menggunakan alat pembersih bertekanan tinggi.
- Perbaikan Kerusakan: Jika ditemukan kerusakan, perlu dilakukan perbaikan segera untuk mencegah kerusakan yang lebih parah. Perbaikan dapat meliputi penggantian bagian yang rusak, perbaikan retakan, atau aplikasi lapisan pelindung baru.
Teknologi dan Metode Terbaru
Teknologi dan metode terbaru dapat membantu meningkatkan efisiensi pemeliharaan abutment jembatan. Beberapa contohnya:
- Pemantauan Kondisi: Sensor nirkabel dapat dipasang pada abutment jembatan untuk memantau kondisi struktur secara real-time. Data yang diperoleh dapat digunakan untuk mendeteksi kerusakan dini dan merencanakan pemeliharaan yang lebih efektif.
- Inspeksi dengan Drone: Drone dilengkapi dengan kamera beresolusi tinggi dan sensor dapat digunakan untuk melakukan inspeksi visual abutment jembatan secara cepat dan efisien. Drone dapat menjangkau area yang sulit diakses, seperti bagian bawah jembatan, dan menghasilkan data yang lebih detail.
- Material Baru: Material baru yang tahan lama dan tahan terhadap korosi dapat digunakan untuk memperbaiki atau membangun kembali abutment jembatan. Material ini dapat membantu memperpanjang umur layanan jembatan dan mengurangi biaya pemeliharaan jangka panjang.
Contoh Abutment Jembatan: Gambar Detail Abutment Jembatan
Untuk memahami lebih lanjut konsep abutment jembatan, mari kita lihat contoh nyata penerapannya. Contoh ini akan menggambarkan bagaimana abutment berperan penting dalam menopang struktur jembatan dan bagaimana berbagai jenis abutment dapat diterapkan dalam berbagai kondisi.
Abutment Jembatan Lengkung
Salah satu contoh abutment jembatan yang umum adalah abutment pada jembatan lengkung. Jembatan lengkung merupakan struktur yang memanfaatkan lengkungan untuk mendistribusikan beban dari dek jembatan ke abutment. Abutment pada jembatan lengkung biasanya dirancang dengan bentuk yang menyerupai segitiga, dengan dasar yang lebar dan puncak yang menyempit. Bentuk ini memungkinkan abutment untuk menahan gaya dorong horizontal dari lengkungan, yang merupakan gaya utama yang bekerja pada abutment pada jenis jembatan ini.
- Abutment pada jembatan lengkung dapat dibangun dari berbagai material, seperti beton, batu bata, atau batu alam. Pemilihan material tergantung pada faktor-faktor seperti beban yang ditanggung, kondisi tanah, dan estetika.
- Konstruksi abutment jembatan lengkung biasanya melibatkan pengecoran beton di dalam cetakan yang telah dibuat sebelumnya. Dalam beberapa kasus, batu bata atau batu alam dapat digunakan sebagai material utama, yang kemudian disusun dan disatukan dengan mortar.
- Contoh abutment jembatan lengkung dapat dilihat pada jembatan batu yang dibangun di zaman dahulu, seperti jembatan Romawi. Abutment pada jembatan ini biasanya dibangun dari batu alam yang disusun dengan cermat dan disatukan dengan mortar yang kuat.
Abutment Jembatan Balok
Jembatan balok adalah jenis jembatan yang paling umum digunakan. Abutment pada jembatan balok dirancang untuk menahan beban vertikal dari dek jembatan, serta gaya horizontal yang dihasilkan oleh beban kendaraan dan angin. Abutment pada jembatan balok biasanya dibangun dengan bentuk yang sederhana, seperti dinding beton atau blok beton yang dihubungkan dengan balok penyangga.
- Abutment pada jembatan balok biasanya dibangun dari beton bertulang. Beton bertulang memiliki kekuatan tarik yang tinggi dan dapat menahan beban berat, membuatnya cocok untuk digunakan pada abutment jembatan.
- Konstruksi abutment pada jembatan balok biasanya melibatkan pengecoran beton di dalam cetakan yang telah dibuat sebelumnya. Abutment kemudian dihubungkan dengan balok penyangga yang juga terbuat dari beton bertulang. Balok penyangga ini berfungsi untuk mendistribusikan beban dari dek jembatan ke abutment.
- Contoh abutment jembatan balok dapat dilihat pada jembatan beton yang banyak dijumpai di jalan raya dan jalan tol. Abutment pada jembatan ini biasanya dibangun dengan bentuk yang sederhana dan kuat, dengan balok penyangga yang menghubungkan abutment dengan dek jembatan.
Perkembangan Teknologi Abutment Jembatan
Abutment jembatan merupakan komponen penting yang menghubungkan struktur jembatan dengan tanah atau fondasi. Perkembangan teknologi telah membawa perubahan signifikan dalam desain dan konstruksi abutment jembatan, meningkatkan efisiensi, keamanan, dan keberlanjutan. Penggunaan material komposit dan teknik konstruksi canggih telah membuka peluang baru dalam pembangunan infrastruktur jembatan yang lebih kuat, tahan lama, dan ramah lingkungan.
Penggunaan Material Komposit
Material komposit seperti fiberglass reinforced polymer (FRP) dan carbon fiber reinforced polymer (CFRP) telah menjadi alternatif yang menarik untuk material tradisional seperti beton dan baja dalam konstruksi abutment jembatan. Material komposit menawarkan sejumlah keuntungan, termasuk:
- Kekuatan tinggi dan ringan: Material komposit memiliki rasio kekuatan terhadap berat yang tinggi, sehingga dapat mengurangi beban total struktur dan mengurangi kebutuhan material. Ini dapat membantu mengurangi biaya konstruksi dan dampak lingkungan.
- Ketahanan korosi: Material komposit tahan terhadap korosi, sehingga ideal untuk digunakan di lingkungan yang agresif seperti pantai atau daerah dengan salinitas tinggi. Ini membantu meningkatkan umur layanan abutment jembatan dan mengurangi biaya pemeliharaan.
- Kemudahan pemasangan: Material komposit dapat dibentuk dan dipotong dengan mudah, sehingga memudahkan proses pemasangan dan mengurangi waktu konstruksi. Ini dapat membantu meningkatkan efisiensi dan mengurangi gangguan lalu lintas selama pembangunan.
Teknik Konstruksi Canggih
Teknologi konstruksi canggih juga telah memainkan peran penting dalam meningkatkan efisiensi dan keamanan konstruksi abutment jembatan. Beberapa teknik konstruksi canggih yang umum digunakan meliputi:
- Metode konstruksi prefabrikasi: Metode ini melibatkan pembuatan komponen abutment di luar lokasi konstruksi dan kemudian merakitnya di lokasi. Ini dapat membantu mengurangi waktu konstruksi, meningkatkan kualitas, dan meminimalkan gangguan lalu lintas.
- Konstruksi tanpa bekisting: Teknik ini menggunakan material komposit yang dapat dibentuk secara langsung di lokasi, sehingga menghilangkan kebutuhan akan bekisting tradisional. Ini dapat mengurangi biaya, waktu konstruksi, dan limbah konstruksi.
- Pemanfaatan teknologi BIM (Building Information Modeling): BIM memungkinkan perencanaan, desain, dan konstruksi yang terintegrasi, sehingga meningkatkan efisiensi, kolaborasi, dan kualitas konstruksi abutment jembatan.
Dampak Teknologi Baru
Teknologi baru dalam desain dan konstruksi abutment jembatan memiliki dampak positif yang signifikan terhadap efisiensi, keamanan, dan keberlanjutan konstruksi.
- Efisiensi: Penggunaan material komposit dan teknik konstruksi canggih dapat membantu mengurangi waktu konstruksi, biaya, dan limbah konstruksi. Ini dapat meningkatkan efisiensi proses konstruksi dan mengurangi gangguan lalu lintas.
- Keamanan: Material komposit memiliki kekuatan tinggi dan ketahanan korosi yang baik, sehingga dapat meningkatkan keamanan dan umur layanan abutment jembatan. Teknik konstruksi canggih seperti BIM juga dapat membantu meningkatkan keamanan dan kualitas konstruksi.
- Keberlanjutan: Material komposit dan teknik konstruksi canggih dapat membantu mengurangi emisi karbon dan dampak lingkungan. Penggunaan material yang lebih ringan dan metode konstruksi yang lebih efisien dapat membantu mengurangi konsumsi energi dan emisi gas rumah kaca.
Tantangan dan Peluang di Masa Depan, Gambar detail abutment jembatan
Meskipun teknologi baru telah membuka peluang baru dalam konstruksi abutment jembatan, masih ada beberapa tantangan yang perlu diatasi. Salah satu tantangannya adalah biaya material komposit yang masih relatif mahal dibandingkan dengan material tradisional. Tantangan lainnya adalah kurangnya standar dan peraturan yang jelas untuk penggunaan material komposit dalam konstruksi jembatan. Untuk mengatasi tantangan ini, perlu dilakukan penelitian dan pengembangan lebih lanjut untuk meningkatkan efisiensi produksi material komposit dan mengembangkan standar dan peraturan yang komprehensif.
Di masa depan, teknologi baru seperti pencetakan 3D dan robotika dapat memainkan peran yang lebih besar dalam konstruksi abutment jembatan. Teknologi ini dapat membantu meningkatkan efisiensi, keamanan, dan keberlanjutan konstruksi, serta membuka peluang baru untuk desain dan konstruksi abutment yang lebih inovatif dan kompleks.
Gambar detail abutment jembatan menjadi alat penting dalam memastikan keamanan dan ketahanan jembatan. Melalui pemahaman yang mendalam tentang gambar detail, para insinyur dan pekerja konstruksi dapat merancang, membangun, dan memelihara jembatan yang kokoh dan aman, sehingga dapat diandalkan untuk menunjang mobilitas dan konektivitas masyarakat.
